Project Description

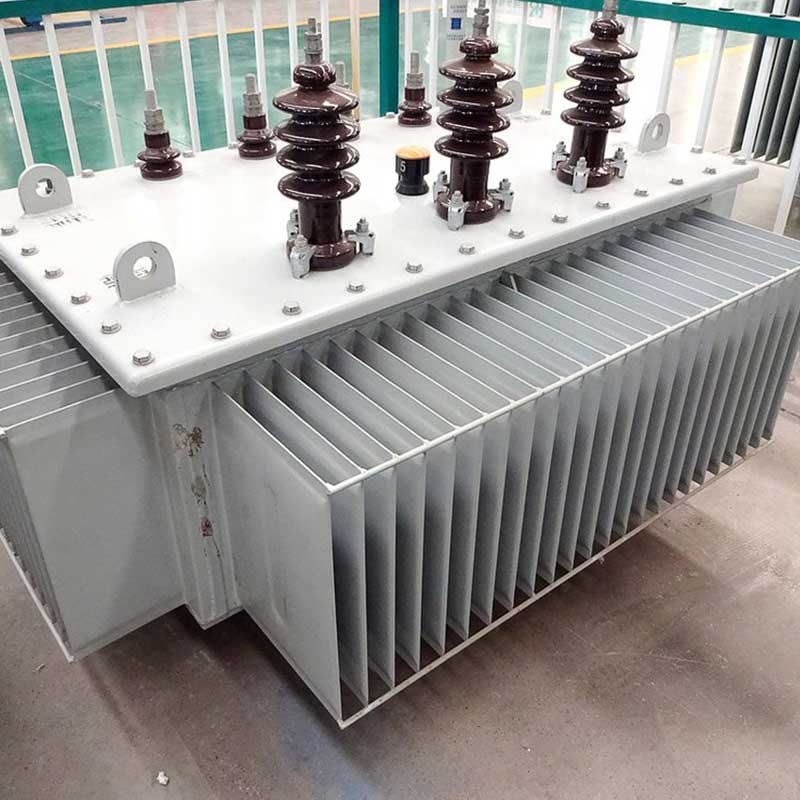

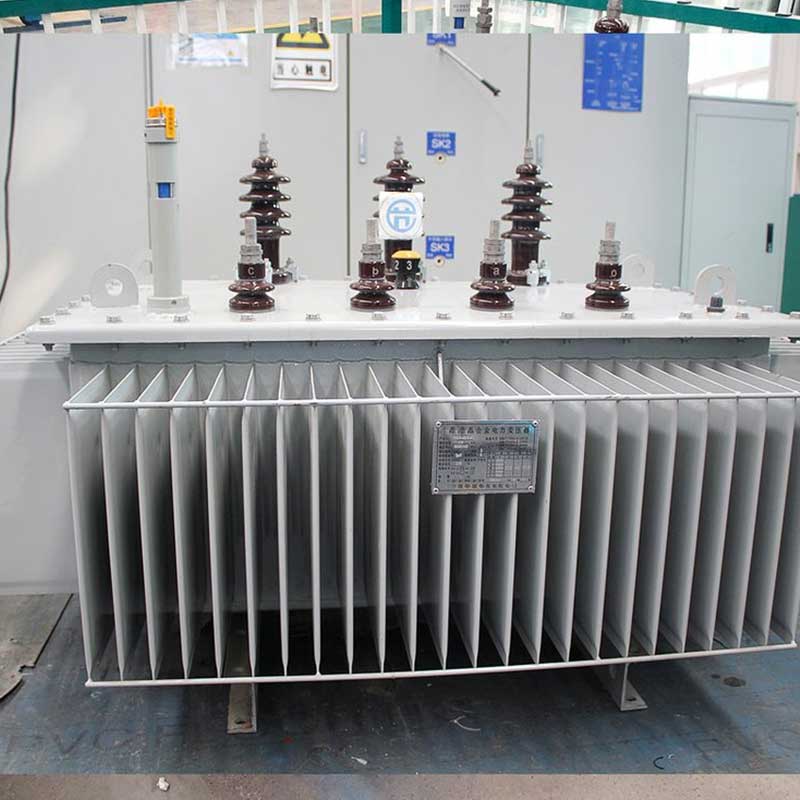

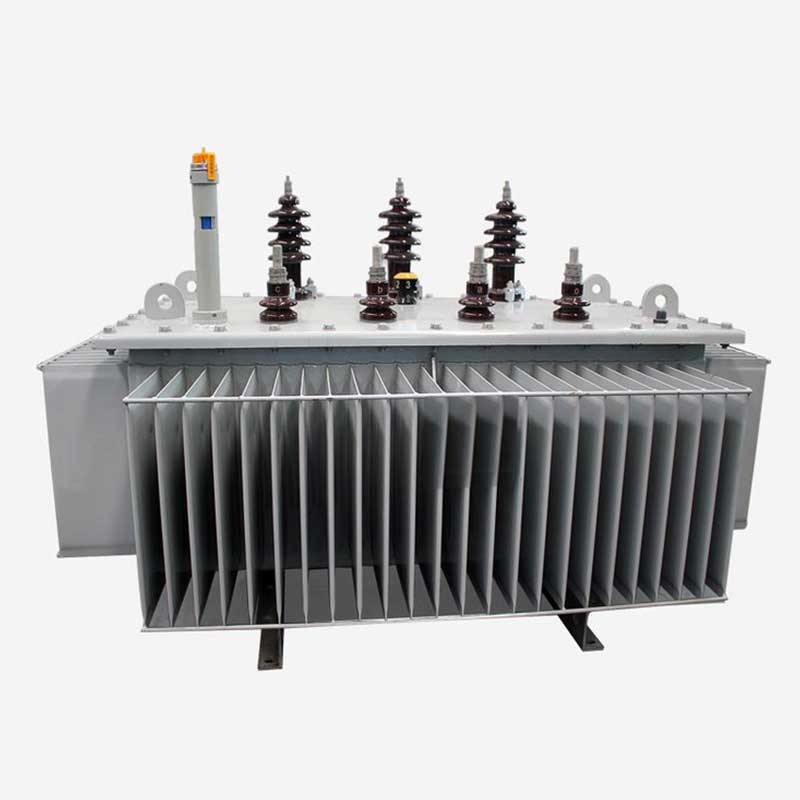

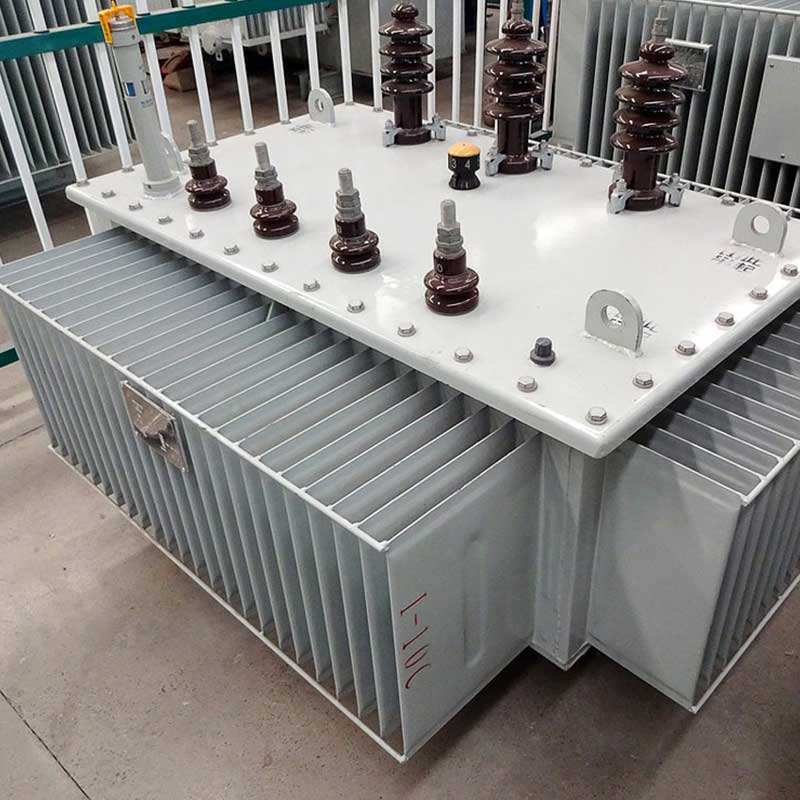

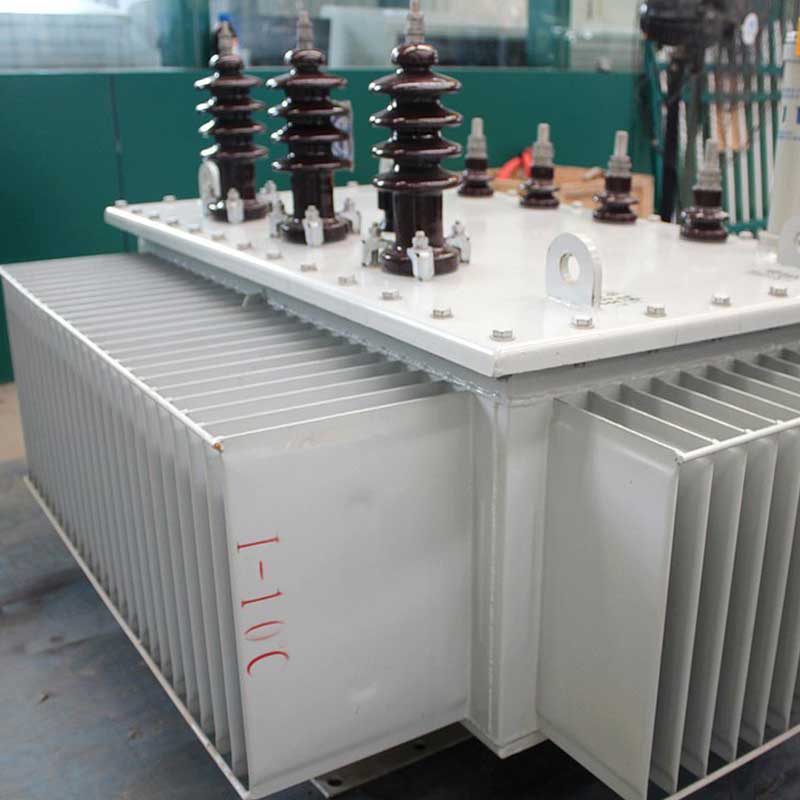

SH15 محول سبيكة غير متبلورة مغمور في الزيت
النموذج : SH15
السعة المقدرة : 50 كيلو فولت أمبير، 100 كيلو فولت أمبير، 200 كيلو فولت أمبير، 250 كيلو فولت أمبير، 400 كيلو فولت أمبير، 500 كيلو فولت أمبير، 630 كيلو فولت أمبير، 800 كيلو فولت أمبير، 1000 كيلو فولت أمبير، 1250 كيلو فولت أمبير، 1600 كيلو فولت أمبير، 2000 كيلو فولت أمبير، 2500 كيلو فولت أمبير
نسبة الجهد : 10/0.4 كيلو فولت، 35/0.4 كيلو فولت
مجموعة التوصيل : Dyn11/Yyn0
عدم فقدان الحمل : 33 وات ~ 865 وات
فقدان الحمل : 600 وات ~ 21200 وات
معاوقة ماس كهربائي : 4% ~ 6%
التردد : 50 هرتز
المعيار الفني : GB 20052-2020
معيار الجودة : ISO 9001:2015؛ ISO 14001:2015
وصف المنتج
المحولات الجافة المصنوعة من سبيكة غير متبلورة هي نوع جديد من المحولات عالية الكفاءة وموفرة للطاقة، تتميز بانخفاض فقد الحمل، وأداء عزل مستقر، وفوائد اقتصادية واجتماعية جيدة. تُستخدم على نطاق واسع في المطارات والمحطات وشبكات الكهرباء الحضرية والمباني الشاهقة ومحطات الطاقة.
ميزة
1. يتكون قلب المحول من شريط سبيكة غير متبلور، ويتم تقليل الخسارة بدون تحميل بنحو 70% مقارنة بمحولات النوع S11؛
2. يعتمد المحول على ملفات رقائق النحاس للجهد المنخفض لتعزيز قدرته على تحمل الدوائر القصيرة؛
3. تعتمد مجموعة توصيل المحولات على Dyn11 لتقليل تأثير التوافقيات على شبكة الطاقة وتحسين جودة مصدر الطاقة:
4. يعتمد المحول على حقن الزيت الفراغي، والذي يمكنه القضاء تمامًا على الفقاعات الموجودة في الملف وضمان أداء عزل مستقر؛
5. هذا المنتج مناسب بشكل خاص للمناطق التي تعاني من نقص الكهرباء وتقلبات كبيرة في الأحمال وصيانتها اليومية الصعبة، وهو مناسب للاستهلاك اليومي للكهرباء لسكان الريف والبلدات والحضر.
1. نظام إدارة الجودة ISO 9001:2015
يخضع تشغيل نظام دونغرون للكهرباء بالكامل لرقابة وإدارة صارمة. وهذا يضمن جودة المنتج في جميع المراحل، بدءًا من استلام متطلبات العميل، مرورًا بالتصميم، والمواد، والإنتاج، والتركيب، والاختبار، والتغليف، والتسليم، وخدمات ما بعد البيع، وذلك في إطار عملية صارمة ودقيقة.
2. إدارة البيئة ISO 14001:2015
كانت شركة دونغرون للكهرباء رائدة في تطبيق نظام إدارة البيئة ISO 14001:2015. ويُجسّد تطبيق هذه العملية مسؤولية دونغرون تجاه شريحة واسعة من عملائها. وتلتزم دونغرون بتوفير منتجات تقنية عالية الجودة وصديقة للبيئة.
3. شهادة الاعتماد ISO / IEC 17025: 2017
تؤكد شهادة ISO/IEC 17025:2017 أن الجودة التقنية لشركة دونغرون تلبي جميع معايير مختبرات الاختبار والمعايرة الدولية المحددة. تخضع جميع منتجات دونغرون لاختبارات شاملة في مختبرات مؤهلة قبل مغادرة المصنع لضمان جودة ثابتة وتوفير راحة البال التامة للعملاء.
المعايير الفنية
| السعة المقدرة | الجهد المقدر (عالي) | الجهد المقدر (منخفض) | مجموعة الاتصال | تيار عدم التحميل (%) | خسارة عدم التحميل (w) | خسارة الحمل (w) | جهد المعاوقة (%) |
|---|---|---|---|---|---|---|---|
| 30 | 6±2×2.5% أو 6.3±2×2.5% أو 10±2×2.5% | 0.4 | Yyn0 / Dyn11 | 1.7 | 33 | 600/630 | 4% |
| 50 | 1.3 | 43 | 870/910 | 4% | |||
| 80 | 1.1 | 60 | 1250/1310 | 4% | |||
| 100 | 1 | 75 | 1500/1580 | 4% | |||
| 125 | 0.9 | 85 | 1800/1890 | 4% | |||
| 160 | 0.7 | 100 | 2200/2310 | 4% | |||
| 200 | 0.7 | 120 | 2600/2730 | 4% | |||
| 250 | 0.7 | 140 | 3050/3200 | 4% | |||
| 315 | 0.5 | 170 | 3650/3830 | 4% | |||
| 400 | 0.5 | 200 | 4300/4520 | 4% | |||
| 500 | 0.5 | 240 | 5150/5410 | 4% | |||
| 630 | 0.3 | 320 | 6200 | 4.5% | |||
| 800 | 0.3 | 380 | 7500 | 4.5% | |||
| 1000 | 0.3 | 450 | 10300 | 4.5% | |||
| 1250 | 0.2 | 530 | 12000 | 4.5% | |||
| 1600 | 0.2 | 630 | 14500 | 4.5% | |||
| عام 2000 | 0.2 | 720 | 18300 | 5.5% | |||
| 2500 | 0.2 | 865 | 21200 | 5.5% |
